Bluetooth® low energy Sensing Evaluate Solution（Basic）
Sensor Socket

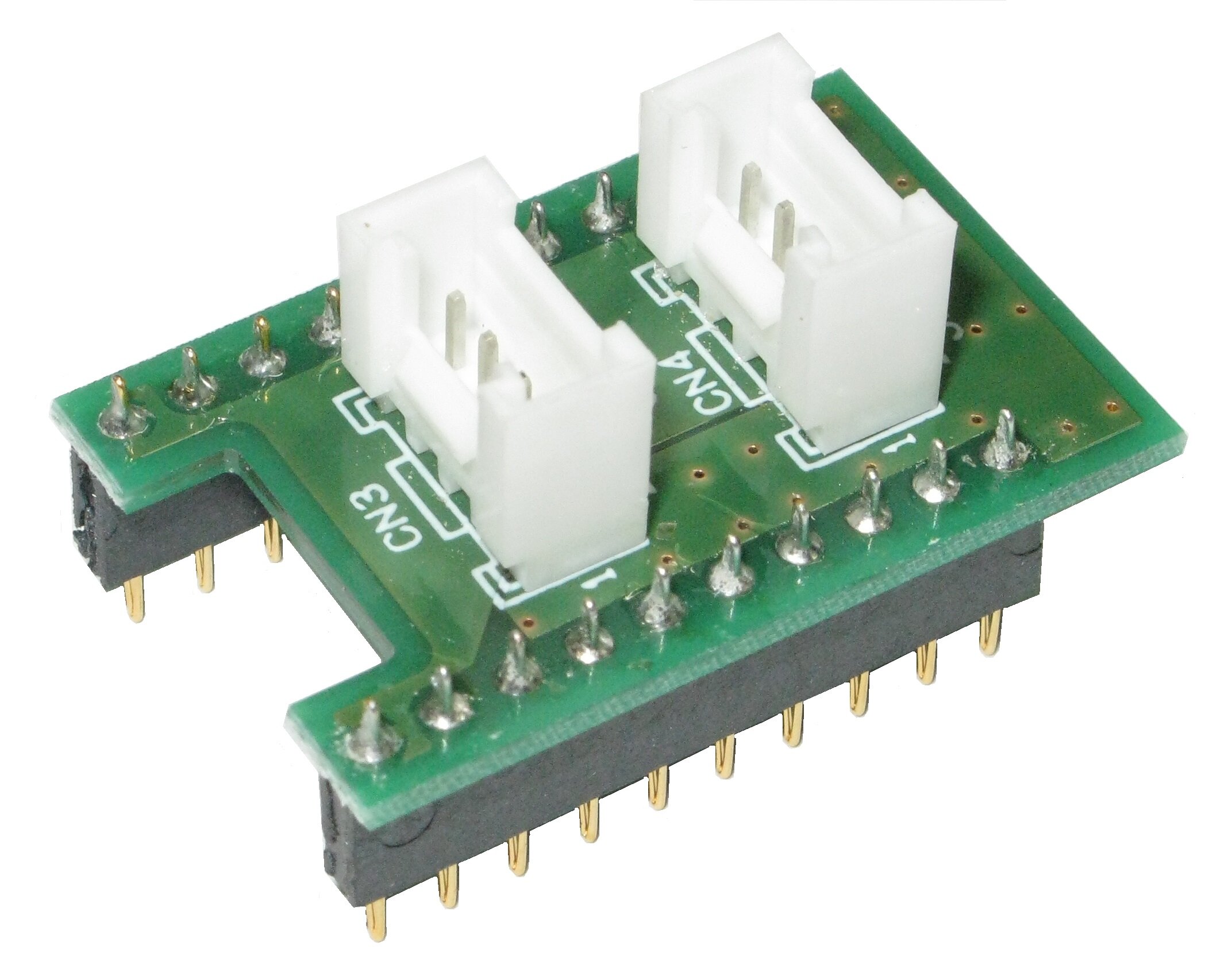

EY1SENSOR-SKT
Bluetooth® low energy Sensing Evaluate Solution用のSensor Socket
Description

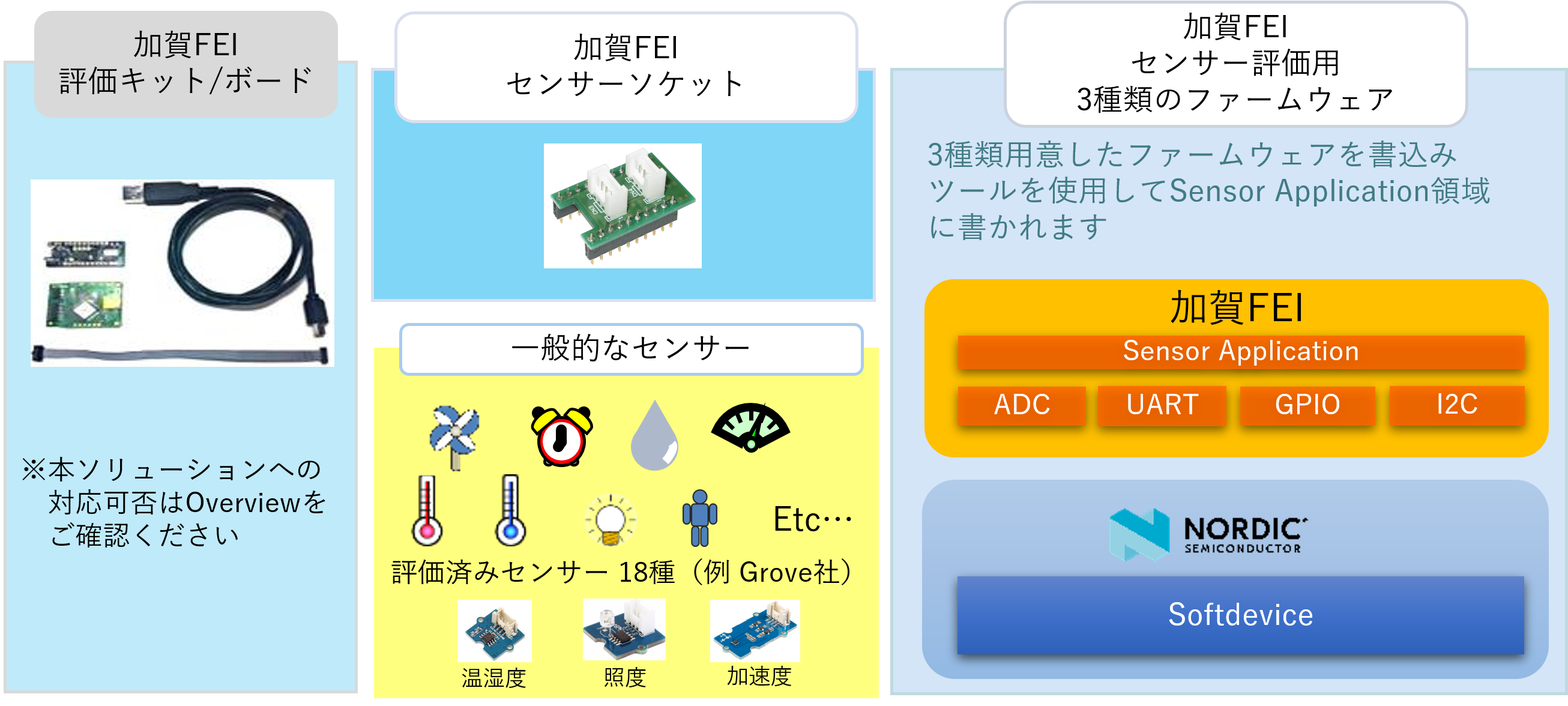

本製品は、センサーソケット「EY1SENSOR-SKT」、一般的なセンサー（3種類）、Bluetooth® low energy 評価ボード/評価キット、弊社が提供するファームウェアを組みませてご使用頂く製品です。
いずれもネット商社様から購入が可能です。

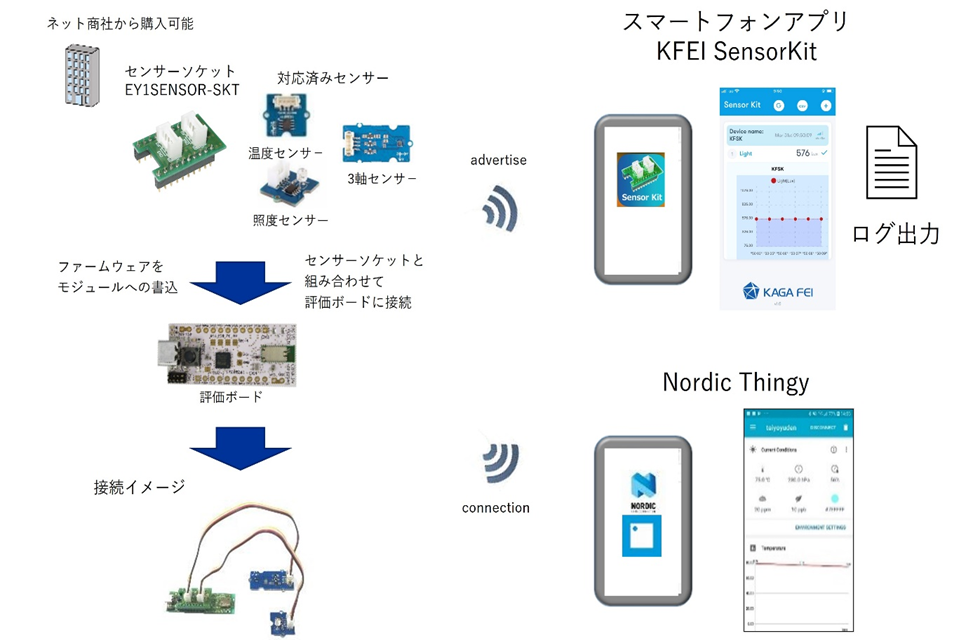

BLEのEvaluation Boardを使用し、各種センサー（温度・照度・加速度）の情報を無線で飛ばすことができる為、IoTのスタートアップをすぐに実現できます。
他のSensorを使用する為のFirmware開発マニュアルも提供いたしますので 、お客様にてFirmwareを開発する事で、簡単にスタートアップ・仮説&検証を行う事ができます。
使用例
Documentation
| Document Name | Version | Date |
|---|
Overview
|
v1.2 | 2024/04/12 |
|
KFEI SensorKit操作マニュアル
|
V1.1 | 2024/03/25 |
|
Connection for Thingy 操作マニュアル
|
V1.0 | 2023/06/20 |
|
BLE 開発マニュアル
|
TBD | TBD |
|
EY1SENSOR-KIT開発ガイド
|
V1.1 | 2024/01/20 |
Sample connection firmware
| Evaluation Board | Version | Date |
|---|
Sample connection firmware EC2832AA2-EVA
|
V1.0 | 2023/06/20 |
|
Sample connection firmware EJ2832AA2-EVA
|
V1.0 | 2023/06/20 |
|
Sample connection firmware ES2832AA2-EVA
|
V1.0 | 2023/06/20 |
Sample beacon firmware
| Evaluation Board | Version | Date |
|---|
|
EJ2840AA2-EVB
|
V1.0 | 2023/06/20 |
|
ED2833AA2-EVB
|
V1.0 | 2024/01/24 |
|
EJ2833AA2-EVB
|
V1.0 | 2024/01/24 |
|
EC2832AA2-EVB
|
V1.0 | 2023/06/20 |
|
EJ2832AA2-EVB
|
V1.0 | 2023/06/20 |
|
ES2832AA2-EVB
|
V1.0 | 2023/06/20 |
|
EC2820AA2-EVB
|
V1.0 | 2024/01/24 |
|
ES2820AA2-EVB
|
V1.0 | 2024/01/24 |
|
EC2811AA2-EVB
|
V1.0 | 2023/06/20 |
|
ES2811AA2-EVB
|
V1.0 | 2023/06/20 |
|
EC2810AA2-EVB
|
V1.0 | 2023/06/20 |
|
ES2810AA2-EVB
|
V1.0 | 2023/06/20 |
Application
| Application Note | Version | Date |
|---|
対応する評価キット／ボード一覧
|
Board Part No. |
||||
|
Soc |
nRF52840 |
nRF52833 |
nRF52833 |
nRF52832 |
|
Board Size[mm] |
19.4×44.2×8.1 |
19.8×60.0×11.6 |
19.4×44.2×8.1 |
19.8×60.0×8.1 |
|
Module Size[mm] |
5.1×11.3×1.3 |
9.6×12.9×2.0 |
5.1×11.3×1.3 |
9.6×12.9×2.0 |
|
Board I/F |
UART |
USB,UART |
UART |
UART |
|
Module I/O |
SPI,UART, I2C, I2S, PDM and 12bit ADC |
USB,SPI,UART, I2C, I2S, PDM and 12bit ADC |
SPI,UART, I2C, I2S, PDM and 12bit ADC |
SPI,UART, I2C, I2S, PDM and 12bit ADC |
|
Softdevice |
S140 |
S113 |
S113 |
S132 |
|
Remark |
Long Range |
Long Range |
Long Range |
|
Board Part No. |
||||
|
Soc |
nRF52832 |
nRF52832 |
nRF52820 |
nRF52820 |
|
Board Size[mm] |
19.4×44.2×8.1 |
19.4×44.2×8.1 |
19.8×60.0×11.6 |
19.8×60.0×11.6 |
|
Module Size[mm] |
5.1×11.3×1.3 |
3.25×8.55×0.85 |
9.6×12.9×2.0 |
3.25×8.55×1.00 |
|
Board I/F |
UART |
UART |
USB,UART |
USB,UART |
|
Module I/O |
SPI,UART, I2C, I2S, PDM and 12bit ADC |
SPI,UART, I2C, I2S, PDM and 12bit ADC |
USB,SPI, UART and I2C |
USB,SPI, UART and I2C |
|
Softdevice |
S132 |
S132 |
S112 |
S112 |
|
Remark |
Long Range |
Long Range |
|
Board Part No. |
||||
|
Soc |
nRF52811 |
nRF52811 |
nRF52810 |
nRF52810 |
|
Board Size[mm] |
19.8×60.0×8.1 |
19.4×44.2×8.1 |
19.8×60.0×8.1 |
19.4×44.2×8.1 |
|
Module Size[mm] |
9.6×12.9×2.0 |
3.25×8.55×1.00 |
9.6×12.9×2.0 |
3.25×8.55×1.00 |
|
Board I/F |
UART |
UART |
UART |
UART |
|
Module I/O |
SPI,UART, I2C, I2S, PDM and 12bit ADC |
SPI,UART, I2C, PDM and 12bit ADC |
SPI,UART, I2C, PDM and 12bit ADC |
SPI,UART, I2C, PDM and 12bit ADC |
|
Softdevice |
S112 |
S112 |
S112 |
S112 |
|
Remark |
Long Range |
Long Range |
