ダウンロード

SDK：Softwere Design Kit(①)とファームウェア(②)、書込みツール(③)を

それぞれダウンロードし書き込みの前に用意しておきます。

　詳細はCLI User Guideの4章を参照下さい。

　　Multi Sensor Board Beacon Firmware　CLI User Guide

　　　Multi_sensor_board_CLI_Guide_v1_1_JP-3822580000387111.pdf

　①SoftDeviceの用意(Nordic SDKのダウンロード)

　　Nodrdic SDK に同梱されているSoftDevice※を使用します。

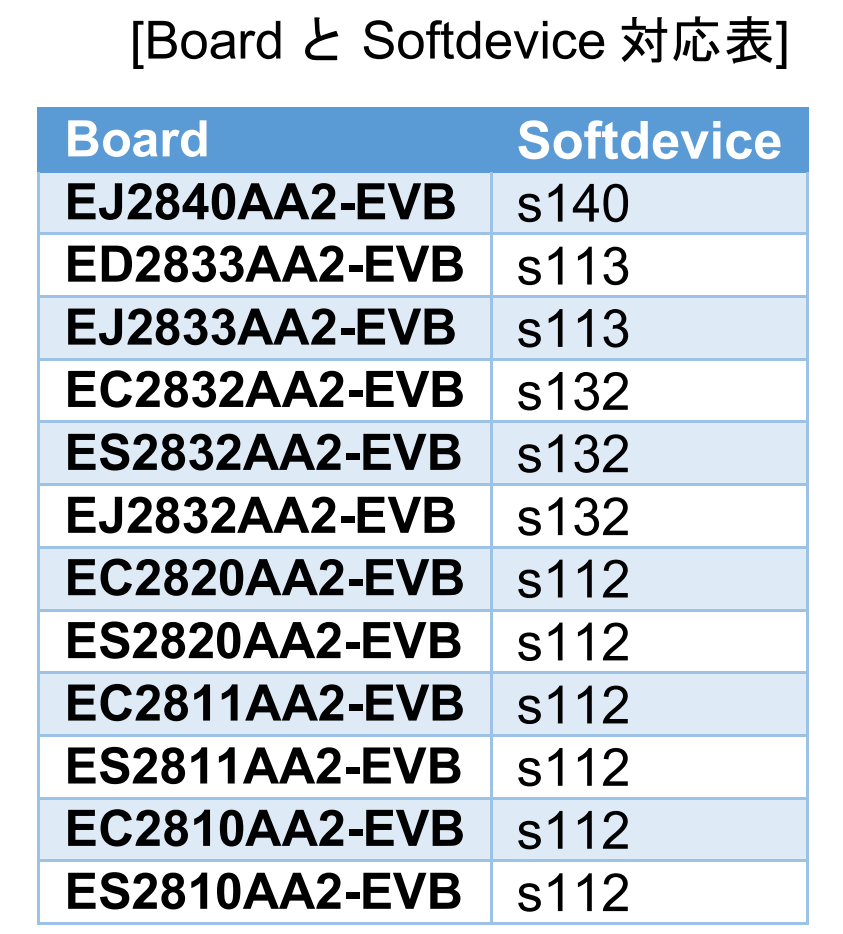

　　※SDK フォルダ:SDK/components/softdevice/sXXX/hex 　※sXXX は下記表を参照下さい

　　使用するアプリケーションに対応した Version の Nordic SDK を

　　下記 URL からダウンロードし、解凍してご使用下さい。

　　https://www.nordicsemi.com/Software-and-tools/Software/nRF5-SDK/Download#infotabs

　②Sample beacon firmwareの用意

　　https://www.kagafei.com/jp/products/wireless-modules/bluetooth/ey1sensor-kit-cli.html

　　Sample beacon firmwareから該当HEXファイル※をダウンロード

　　※XXXXXXX_EVB_CLI_beacon.hex

　③書込みツールのインストール

　　ファームウェアを評価ボードに書き込む為

　　nRF Command Line Toolsを下記URLからインストールします

　　https://www.nordicsemi.com/Products/Development-tools/nrf%20command-line-tools/download#infotab

 書き込み

評価ボード、評価キット

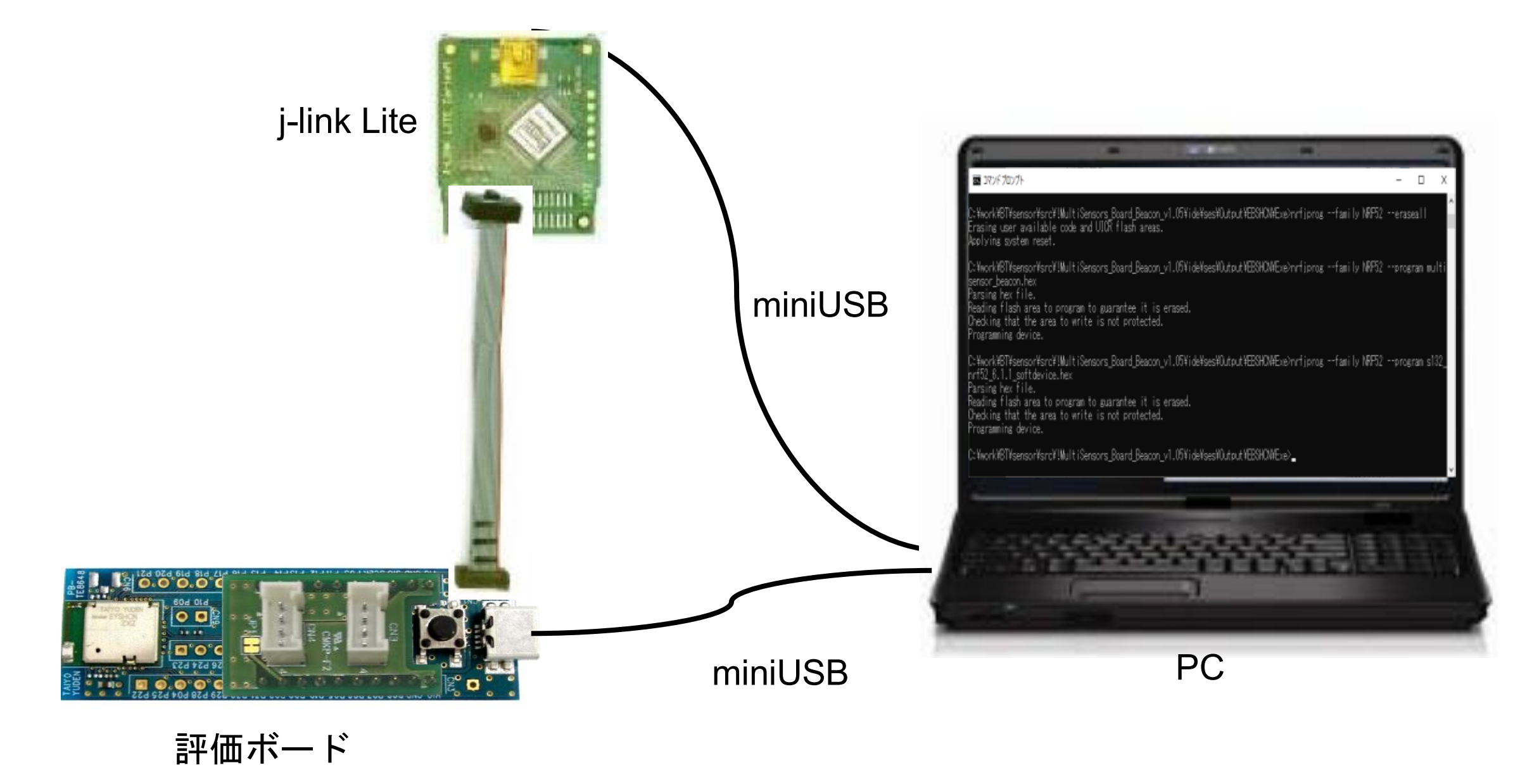

　パソコンと評価ボードを接続し、コマンドを実施して評価ボードにファームウェアを書き込みます。

　(事前に上記ダウンロードで用意したSoftDeviceとSample beacon firmwareのHEXファイルを

　任意のディレクトリに格納しておきます)

コマンド画面から評価ボードにファームウェアを書き込む様子を動画にいたしました。

センサー選択/通信

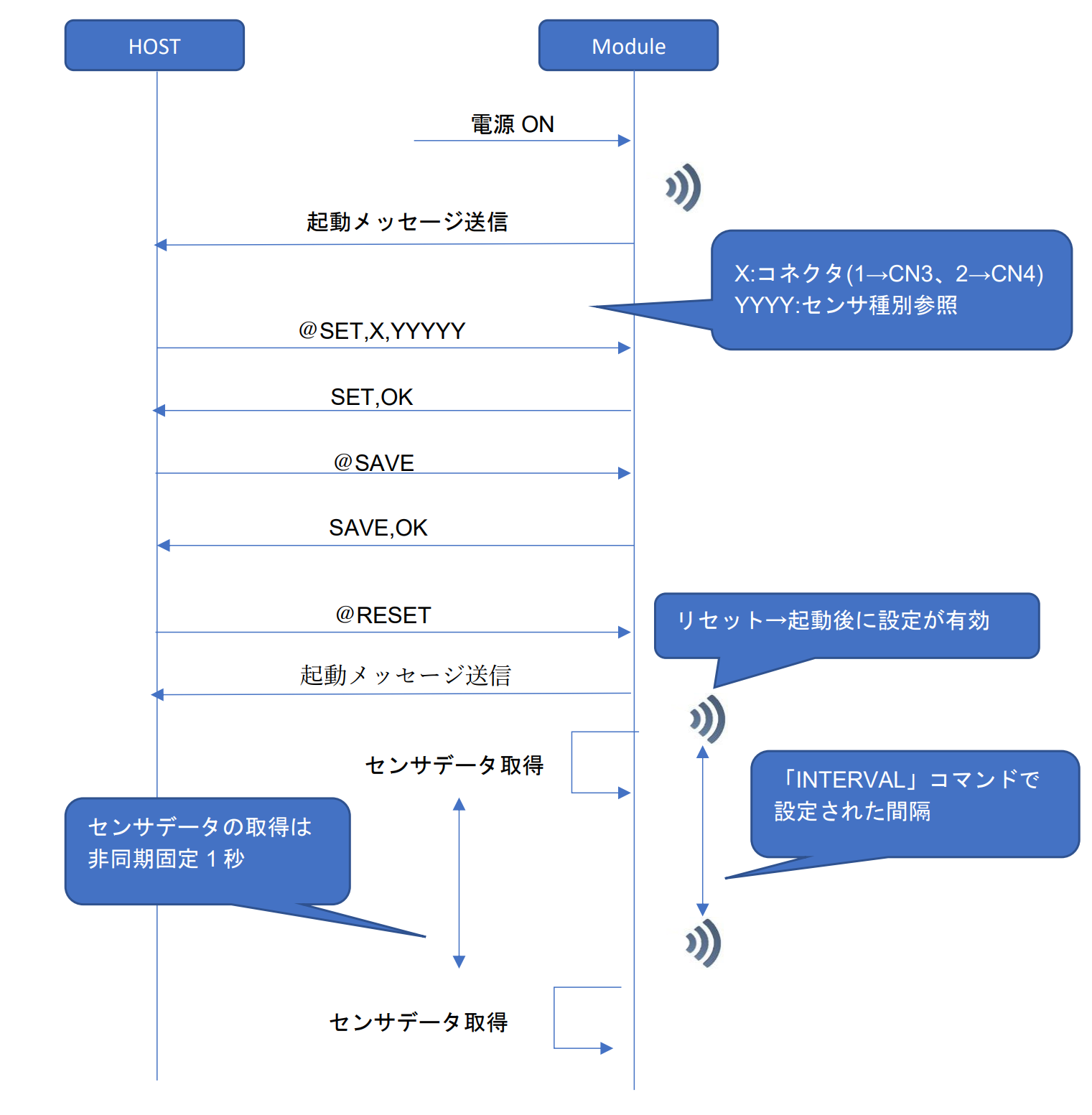

　パソコンから評価ボードにコマンドを送りセンサーを設定します。

　書込みが正しく完了出来ていると入力したコマンドに対し評価ボードからOKの応答が返ってきます。

　CLI センサキットは、コマンド入力とメッセージ出力にシリアル UART インターフェースを使用します。

各センサーとの対応コマンドの詳細に関しては下記のCLI User Guideの5章以降を参照下さい。

　　Multi Sensor Board Beacon Firmware　CLI User Guide

　　　Multi_sensor_board_CLI_Guide_v1_1_JP-3822580000387111.pdf

上記の内容(コマンド画面からセンサーを設定する様子)を動画にしました。
