加賀FEIでは無線モジュールのご提供に留まらず、モジュールの無線特性を十分に発揮出来るようにする為のアンテナ測定サービスもご用意しています。
アンテナ単体の測定、測定データの提供など幅広く対応いたします。
無線モジュールを製品に組み込めても、筐体に入れたことで無線が繋がり難くなっていては意味がありません。無線モジュールのアンテナまわりに実装された基板や筐体、人が持つ手などは電波特性に影響を及ぼし、製品の通信距離仕様を左右します。また製品の形状を優先すると、必ずしも無線モジュールを理想的な条件の下で実装出来るとは限りません。
そこで、製品に組み込んだ状態、または試作での放射パターンを確認することが出来るアンテナ測定サポートが必要となります。
加賀FEIは、製品デザインと無線性能の両立を目指します！
※本サポートは弊社無線モジュールを購入して頂いたお客様限定の有償サービスになります。
無線モジュールの性能を発揮出来るようにする為のポイントは以下の2つです。

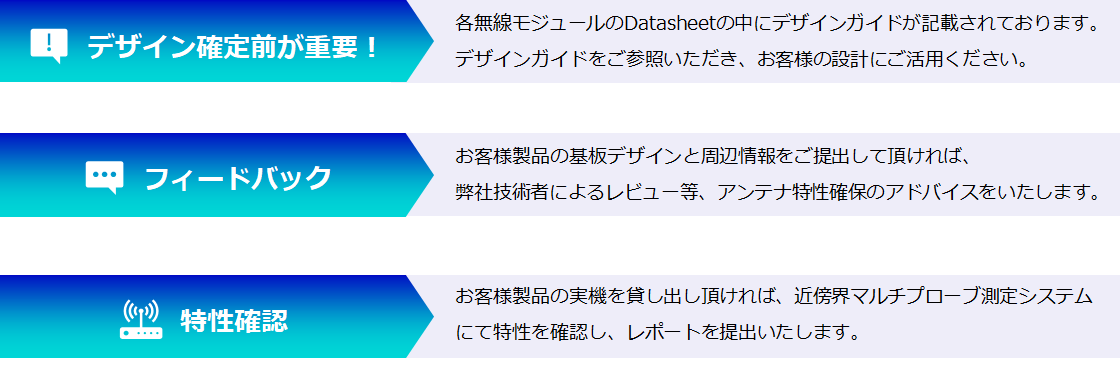

製品設計段階からのアドバイス
私たちは製品仕様が確定する前のレビューが重要だと考えています。
無線モジュールの電波特性はモジュールのまわりに配置される基板や筐体に影響されます。
その為、ご要望がありましたら製品の外観形状や基板の配置を検討している段階で、お客様から無線モジュールを実装する基板のデザインや製品周辺の情報等をご提供頂く場合もございます。
ご要望の条件の中で、無線特性を最大限に発揮出来るようにするための実装位置、向き、若しくは製品筐体形状を、当社の技術チームがお客様と一緒になって決定していきます。
無線特性確認とフィードバック
私たちは、短い測定時間で電波特性を測定出来る

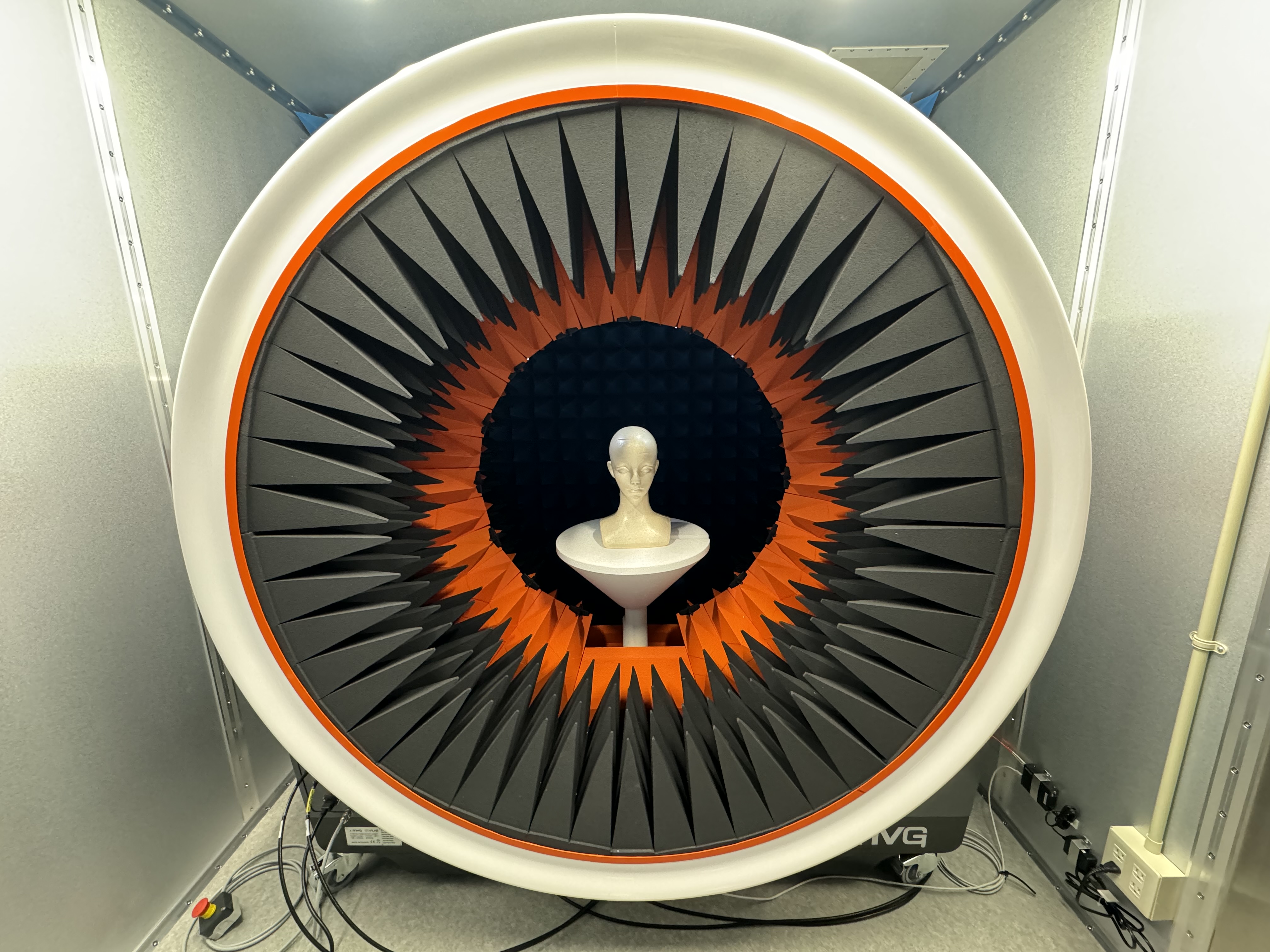

「近傍界マルチプローブ測定システム（※）」を使い測定しています。

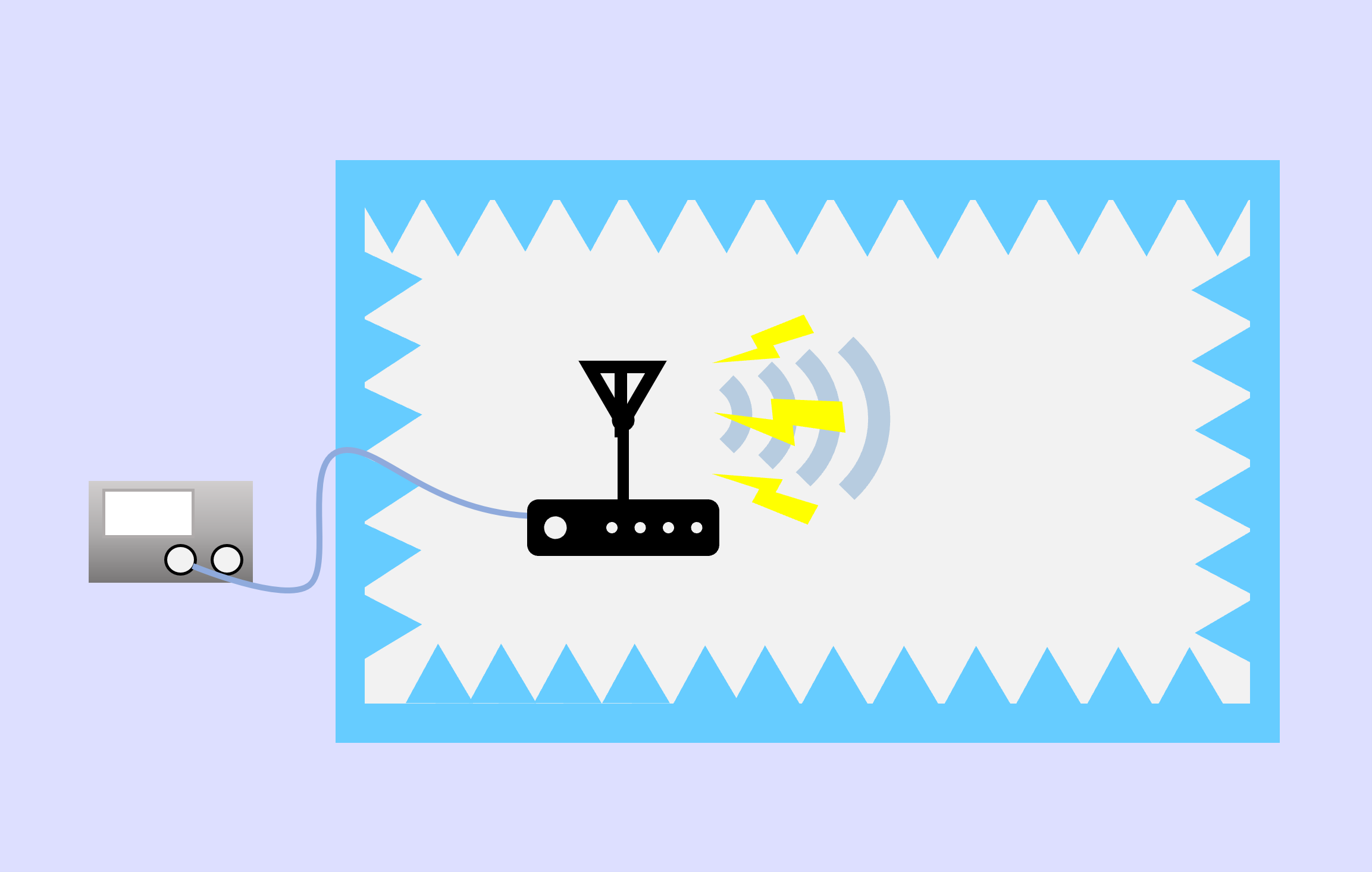

一般的に電波暗室にて電波特性を測定する場合、XYZ軸の3軸方向を複数回に分けて測定しますが、本測定システムは1回の測定で3軸方向の電波特性を測定できます。その分、測定時間が短縮出来、限られた時間の中でより多くのパターンのデータを取得することが可能です。
※ 近傍界マルチプローブ測定システムについて
測定したいアンテナから電波(測定用信号)を放射。
アンテナを回転させながら周囲にある複数のセンサーで電波を受信し、専用ソフトウェアでアンテナ特性を計算し3Dの放射パターンとして表示する。
【測定システム概要】
〇 周波数範囲：650MHz～6GHz
〇 測定可能対象物
・サイズ：Max 0.45m
・重量 ：Max 10kg
測定システムによる測定結果をレポート形式でご提供いたします。
(装置設計時に)想定していた無線特性と合致しているか測定データを確認し、設計にフィードバック。実機検証と細かな微調整により、無線モジュールの性能がより向上する実装位置、向きを決定していきます。

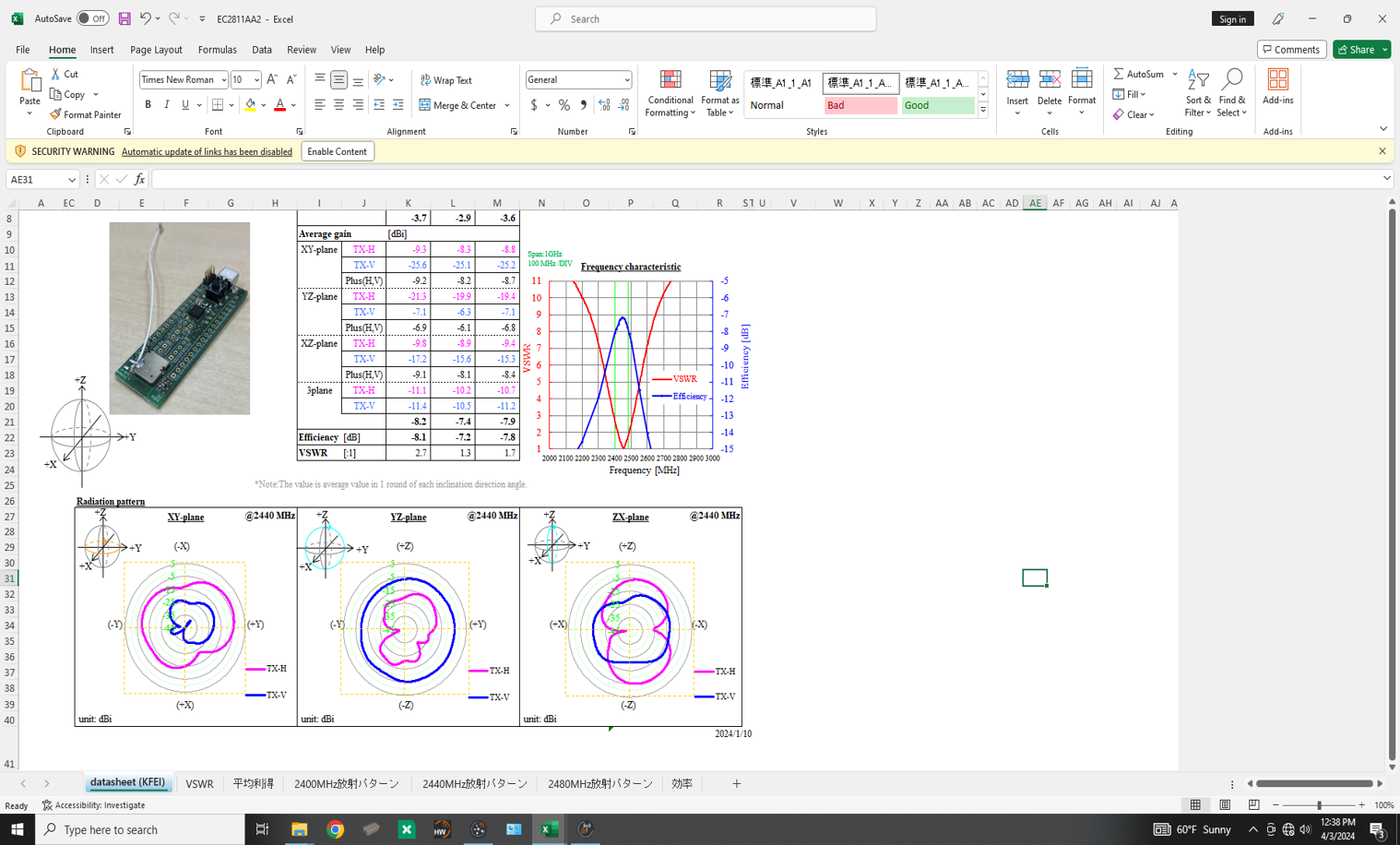

【結果レポート】

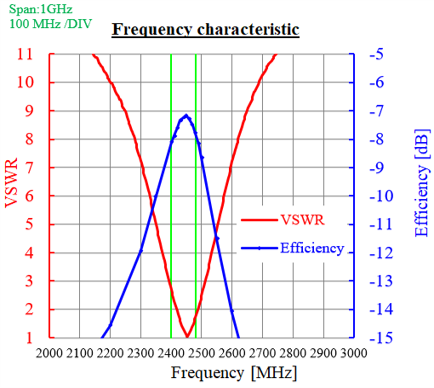

〇 VSWR（電圧定在波比）
〇 Antenna Efficiency(アンテナ効率)、利得

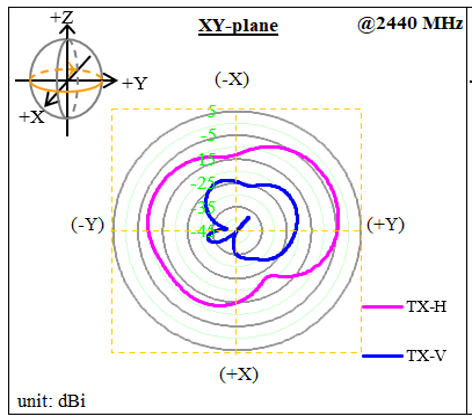

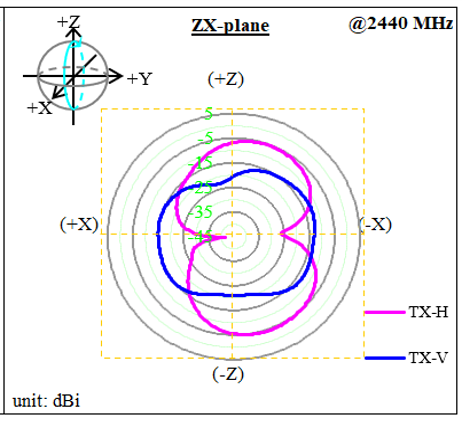

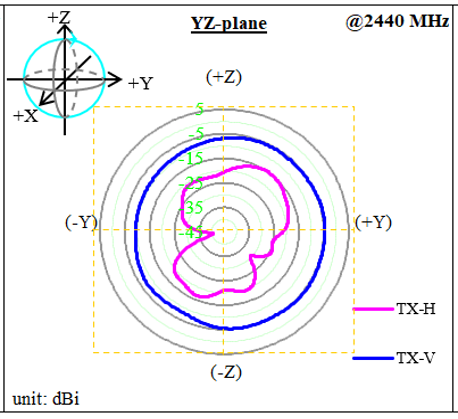

〇 放射パターン
★ 当サポートは、加賀FEI製無線モジュール搭載製品限定の有償サービスになります。
【サポート概要】
〇 アンテナ測定・結果レポート提出
〇 前処理
・同軸ケーブル取付（ご要望に応じて実施）
[*1]
・筐体加工（ご要望に応じて実施）
[*1]
〇 アンテナマッチング（ご要望に応じて実施）
【測定日数】
〇 最大3日間 ※測定対象品を受取った日から試験レポート提出まで [*2]
【測定対象条件】
〇 周波数範囲：650MHz ～ 6GHz
〇 外形サイズ ：Max
0.45m
〇 重量 ：Max 10kg
【お願い】
*1：
測定日前までに、内部構造や分解方法が分かる写真、資料を送付願います。
取付および加工は注意して行いますが、万が一のことを考慮し、予備機1台をご用意願います。
*2：
測定開始日と日数について、状況によりご相談させて頂く事が有ります。
